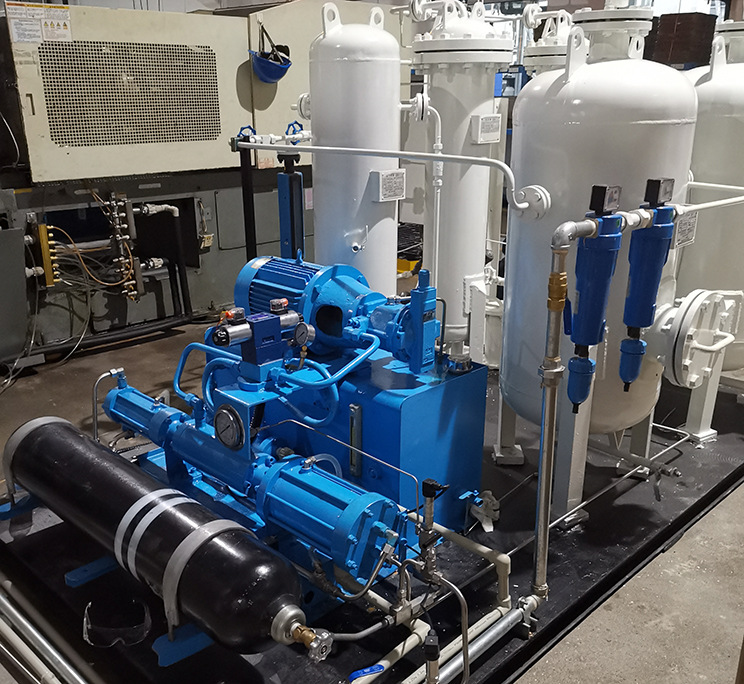

45MPa liquid drive high pressure gas compression device hydrogen energy gas compression device high pressure nitrogen compression device

该压缩机采用液压作为驱动动力源，可对各种气体：如空气、氮气、氧气、氢气进行增压，压力范围1-35MPa 可调可设定，满足生产所需气体流量或压力不足问题。

主要构成及技术参数

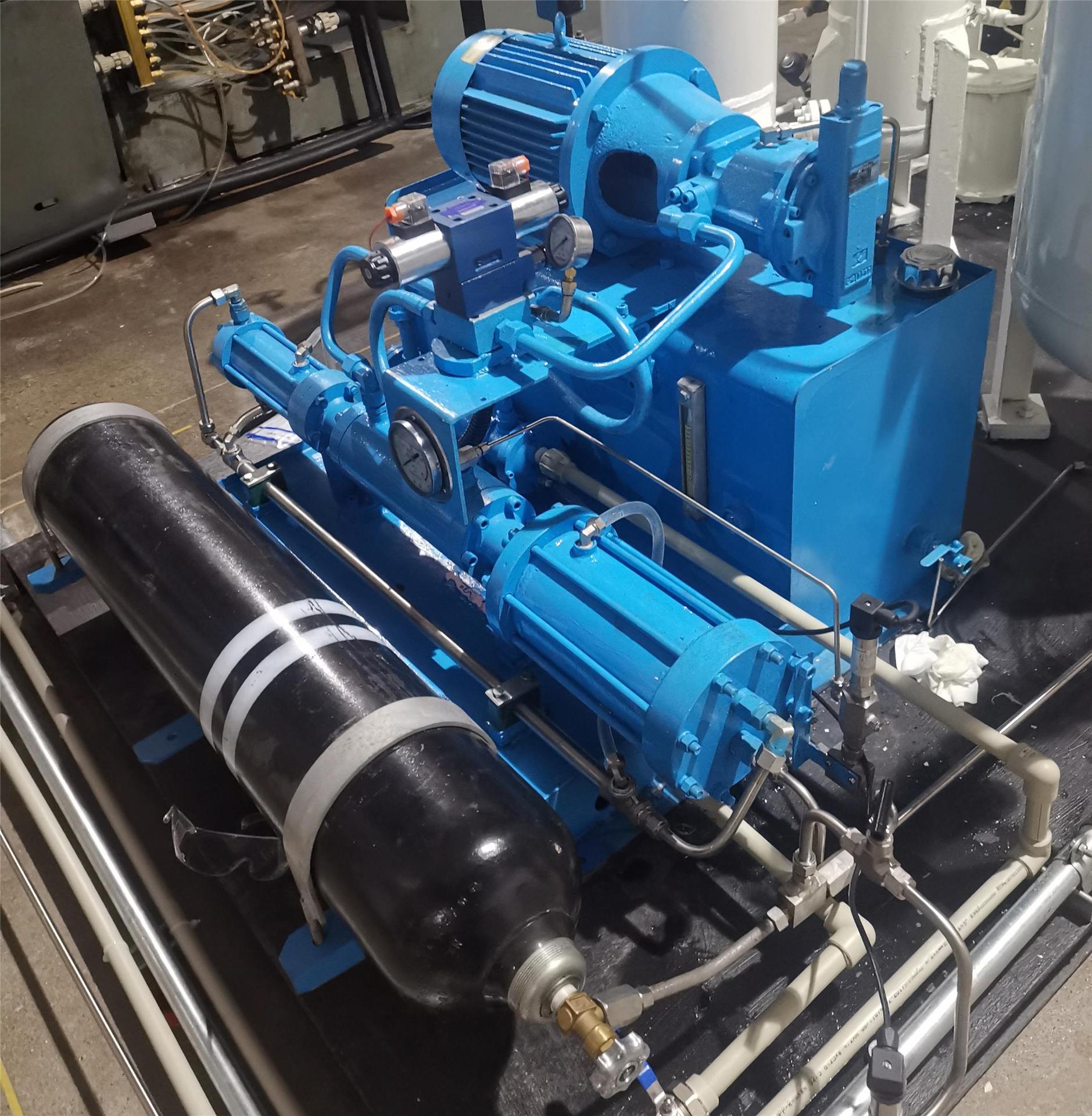

该系统主要由液驱气体增压器、液压泵站、冷却系统和电控、单向阀、高压管路、高压管阀等部分组成，技术参数如下：
. 液驱气体增压泵:Y80-2-10
. 驱动液压 100 bar
. 驱动液体额定流量 37 l/min ( 无泄漏 )
.进气压力 20～150 bar（其他压力可定做）
.进气温度 ≤40 ℃
.排气温度 ≤60 ℃
.排气量 入口气体压力为30bar时， 流量为0.5 Nm/min
入口气体压力为150bar时，流量为2.6 Nm/min
入口气体压力为350bar时，流量为6.1 Nm/min
.行程为 150 mm
.压缩级数 1
.压缩气腔数 2
.往复线速度 ≤0.05 m/s
.往复频率 ≤10-20 次/min
.防震装置 在驱动缸的两端装有防震装置，可有效降低驱动活塞撞击驱动缸端面的噪音。
.液驱气体增压泵全部采用优质进口密封件(耐油、耐压、耐温)
易损件寿命：
橡胶密封件 ≥2500 h
气路进排气单向阀 ≥3000 h
液压换向阀 ≥5000 h
.平均无故障工作时间 ≥2500 h
.气体进出接口尺寸：G1/2
.外形尺寸：1200mm*1110mm*1115mm（长*宽*高）
.重量：400kg左右

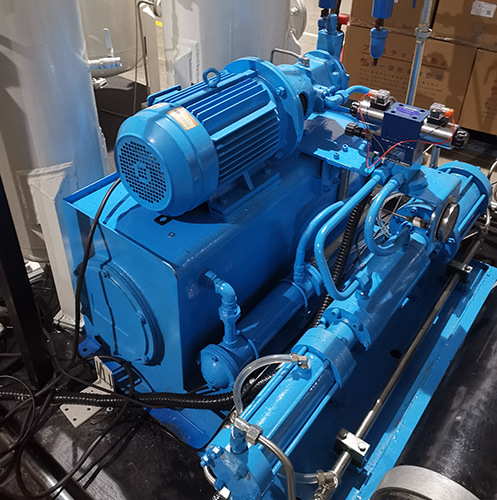

液驱气增压泵的动力源——液压泵站
. 高压油泵名称和型号:柱塞泵25YCY-14-1B
. 高压液压泵所配电机额定功率为18.5kw （入口气体压力为30bar时， 流量为0.5Nm/min时，选用电机额定功率应为16.5kw，故应选18.5kw的电机）
. 液压泵额定压力为230 bar
. 液压泵额定流量为37 l/min。
. 液压泵站的液压系统设计要求:
A. 确保长期连续工作;
B. 换向平稳、换向定位准确、防止撞击、噪声小。
.液压回路:
A. 调压回路:液压回路中装有压力调节阀，可调整设定液压系统工作压力。
B. 调速回路:在液压回路中装有单向节流阀，可对流量进行调节，从而调节液压油流速。
C. 方向控制回路:液压回路中的双电电磁换向阀可控制压缩机活塞进行往复运动。
D. 油源回路:18.5kw的油泵电机组可为压缩机提供充足的动力。
