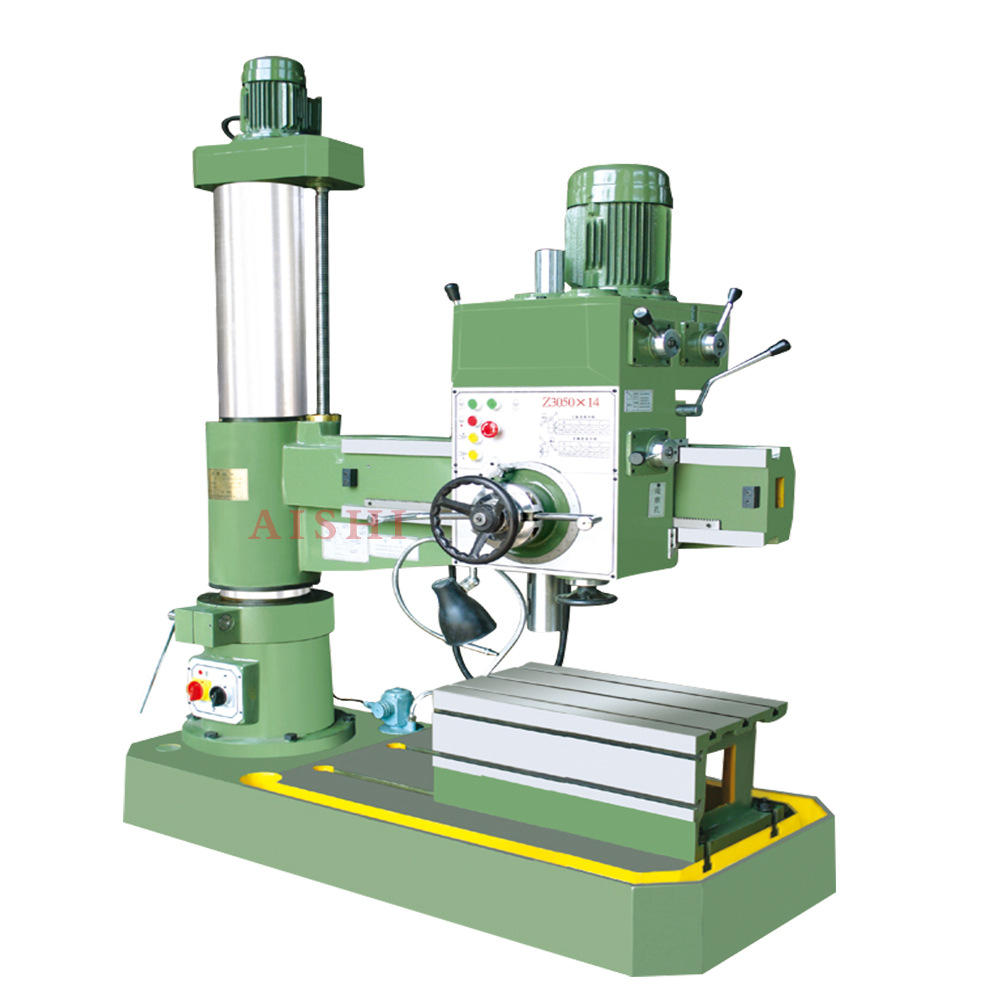

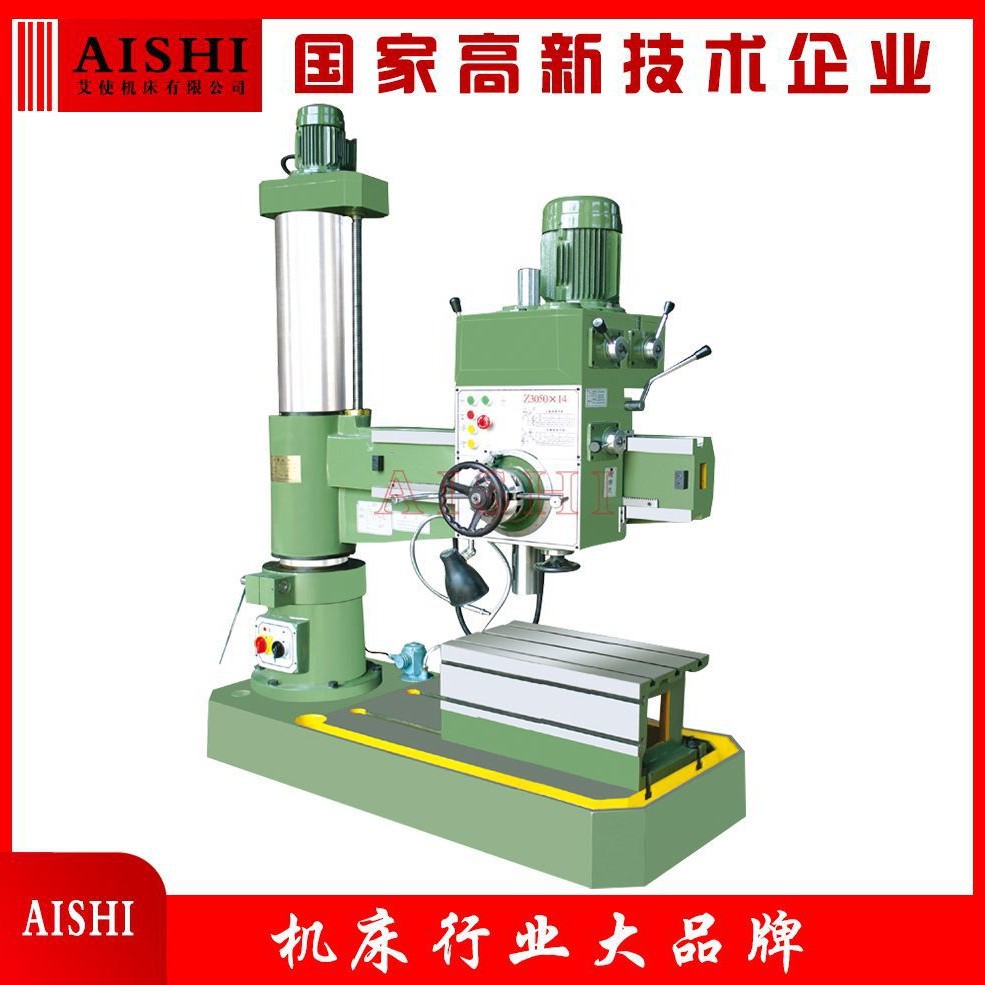

Manufacturer Sells Drilling Machine Rocker Arm Drill Z3050 Heavy-Duty Hydraulic Variable Speed Drill Large Hole Swing Arm Drilling Machine Large Hole Drilling Machine
| Price | R 100,428.79
|
| Qty | ≥ 1 |
Exclude International Delivery :
sales volume in 30 days
retention rate
■ 主要关键件选用高强度铸铁和钢材。
■ 经专业化设备连续加工,确保基础部件精良。
■ 摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
■ 完善的安全保护装置和外柱防护。
■ 在结构设计方面和在制造过程中,采取了有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。
■ 新工艺涂装和不断改进的外观展示时代风范。
1、机床图纸为苏联进口技术改进，采用的是双立柱加固；
2、主轴箱采用三层布局，保证机床精度高，维修便捷；
3、我们是重型超大扭矩摇臂钻床，性能比很多厂家要高一个级别，如Z3050很多厂家只能钻50MM，我们可以钻70MM，能够轻松超负荷工作！
摇臂钻床是一种摇臂可绕立柱回转和升降，通常主轴箱在摇臂上作水平移动的钻床。在立式钻床上加工孔时，刀具与工件的对中是通过工件的移动来实现的，则对一些大而重的工件显然是非常不方便的；而摇臂钻床能用移动刀具轴的位置来对中，这就给在单件及小批生产中，加工大而重工件上的孔带来了很大的方便。 [1]
它也可以称为摇臂钻。是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
|
Z3050×14摇臂钻床主要技术参数 |
SPECIFICATIONS |
Z3050X14 |
|
钻孔最大直径（mm) |
Max. drilling dia(mm) |
50 |
|
主轴端面至工作台距离（mm) |
Distance from spindle nose to table surface(mm) |
300-1200 |
|
主轴中心至立柱母线距离（mm) |
Spindle center to column generating distance |
350-1310 |
|
主轴行程（mm) |
Spindle travel (mm) |
200 |
|
主轴锥孔（莫氏） |
Spindle Cone |
5 |
|
主轴转速范围（r.p.m) |
Range of spindle speeds(r.p.m) |
78、135、250、350、590、1100 |
|
Z3050×14摇臂钻床主轴转速级数 |
Spindle speed series |
6 |
|
主轴进给量范围（r.p.m) |
Spinde feeding range(r.p.m) |
0.1-0.56 |
|
主轴进给量级数 |
Spinde feeding step |
6 |
|
Z3050×14摇臂钻床摇臂回转角度（° ) |
Rocker rotary angle |
±90° |
|
Z3050×14摇臂钻床主电机功率（kw) |
Main motor power (kw) |
4 |
|
Z3050×14摇臂钻床升降电机功率（kw) |
Movements motor power(kw) |
1.5 |
|
机床重量（kg) |
Machine weight |
2000 |
|
Z3050×14摇臂钻床外形尺寸（mm) |
Overall dimensions(mm) |
1950x810x2450 |
主要外购件明细表
|
品 名 |
产地和制造商名称 |
|
电 机 |
南京环球电机 |
|
轴 承 |
哈尔滨轴承厂 |
|
电 气 元 件 |
德力西 |
|
齿 轮 |
沈阳齿轮分公司 |
|
铸 件 |
滕州铸造厂 |
|
主 轴 |
（40铬盐浴淬火） |
|
液 压 件 |
荆州奕博 |
随机附件：
|
序号 |
名称 |
数量 |
|
1 |
4#退套楔 |
1件 |
|
2 |
钻夹头 |
1件 |
|
3 |
连接杆 |
1件 |
|
4 |
变径套 |
1件 |
|
5 |
工作台 |
1件 |
|
6 |
合格证明书 |
1份 |
|
7 |
使用说明书 |
1份 |
|
8 |
装箱单 |
1份 |
